当前位置： 主页 >> 产品中心 >> 脉冲控制仪系列 >>

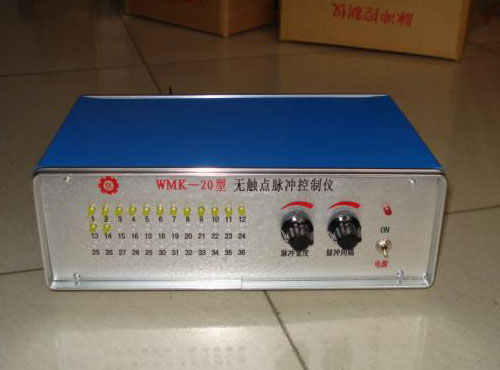

WMK-20型无触点脉冲控制仪
名称：

WMK-20型无触点脉冲控制仪

描述：WMK-20型无触点脉冲控制仪由直流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。 WMK-20型无触点脉冲控制仪在电气性能，工作原理及使用上
详细介绍:

 WMK-20型无触点脉冲控制仪由直流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。

WMK-20型无触点脉冲控制仪在电气性能，工作原理及使用上和WMK－2型、3型相同外，在电路设计，元器件使用，机箱结构等各方面都做了重大改进，输出部分分别有10、12、14、16、18、20、24、27、30、32、36、40位等电压分别有24V、36V、110V、AC220V各种。具有外型美观大方，性能稳定，维修方便等特点。

WMK-20型无触点脉冲控制仪主要技术指标：

1、脉冲间隔：0.8秒-30秒

2、脉冲宽度：0.01秒-0.5秒

3、使用温度：-20℃-45℃

4、电源电压：220V 50HZ ±20***

5、输出电压：24V 36V 110V 220V

6、整机功耗：≤40W

7、外型尺寸：100×200×300mm

8、重　　量：约3kg

WMK-20型无触点脉冲控制仪使用：

1、将带输出线的矩型插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线上，公共线一般排在***后，导线颜色为红色。

2、将电源插头插入220V交流电源。

3、打开电源开关指标灯应亮。

4、调节脉冲间隔和脉冲宽度旋钮达适当为止。

WMK-20型无触点脉冲控制仪维修和注意事项：

1、接头严禁虚焊和接触不良，单机输出线只能供单机使用，切不可互相连接。

2、更换保险管不能大于2A，严禁用导线或其它导电物代替保险管。

3、电磁阀和连接导线不应出现短路、漏电现象，要经常检查对地电阻大于2兆欧。

4、配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
